Acquisition VHS August VGB100

Bonjour,

Je suis nouveau sur le forum et un éternel débutant Debian…
J’ai acheté une clef d’acquisition vidéo pour numériser des VHS, c’est une August VGB100, apparemment compatible Linux (j’avais lu quelques postes dessus sur le forum).

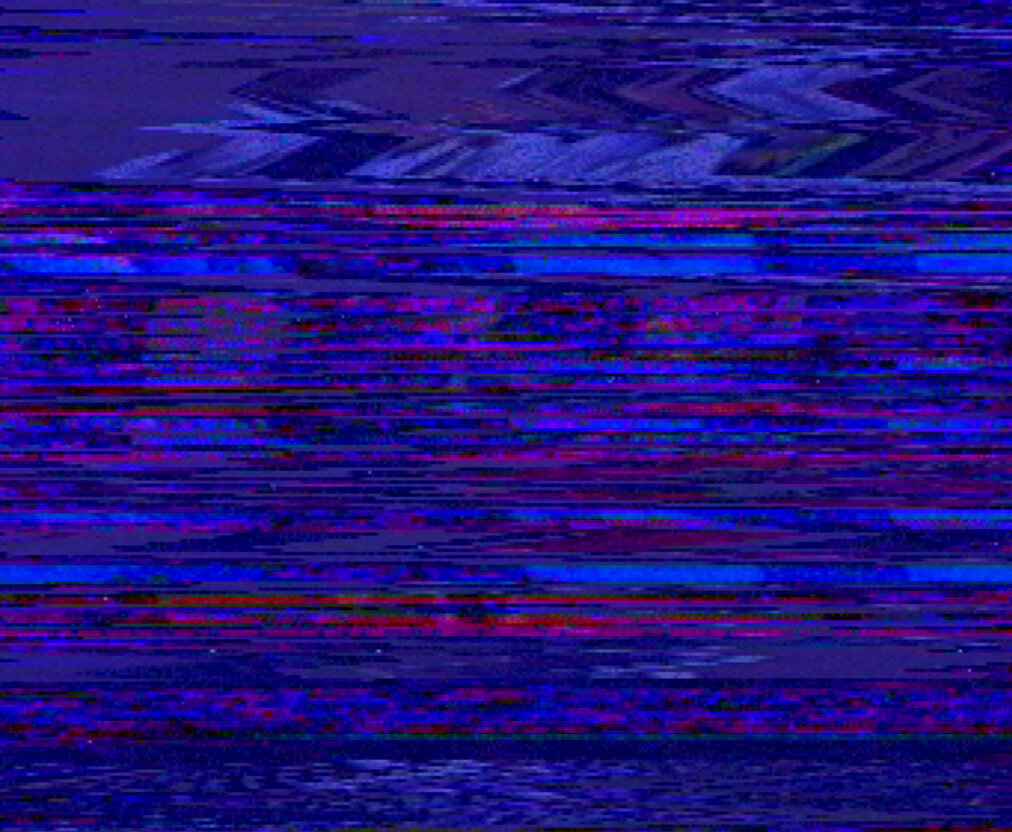

J’ai un problème avec le rendu lors de l’utilisation de cette clef avec VLC, le son est parfait mais la vidéo est presque invisible et bleue (voir capture) ; pourtant le périphérique vidéo semble bien reconnu et j’ai bien mis SECAM comme conseillé sur divers sites.

Est-ce que vous auriez une idée, une piste?

Merci beaucoup!

Capture d’écran du 2020-12-30 15-00-29

Bonjour,
un problème d’encodage? et de lecture de l’encodage? Compare les deux informations de codage/codec au niveau de ta capture, puis au niveau de la lecture pur voir s’ils donnent tous les deux la même chose.

Merci Zargos!
Comment puis-je comparer cela? enfin ou?

J’ai essayé avec mencoder « pour voir » et j’ai le même résultat qu’avec VLC, c’est à dire écran bleu et brouillé et le son qui fonctionne.

Bonjour @Chicago et Bienvenue !

SECAM est le bon standard pour nos contrées.
Je pense que tu as lu correctement la cassette VHS avant de vouloir la numériser.

Précise comment tu vas de ton magnétoscope jusqu’à la clef usb d’acquisition.

Est-ce que tu utilises un adaptateur Péritel RCA avec ou pas de prise S-Vidéo ?
Utilises-tu les trois fiches RCA ou alors la prise S-Vidéo d’un adaptateur Péritel ?
Ou autrement ?

Tu pourrais être branché sur une entrée seulement du scope. (pourtant le son passe)
Tu pourrais avoir un adaptateur Péritel commutable et mal commuté. (pourtant le son passe)
Tu pourrais avoir un mauvais adaptateur Péritel. (sans transmission du signal vidéo)

Je te conseille d’essayer avec une autre source pour comparer.
Et de bien faire attention à chaque élément utilisé à chaque jonction.
Il faut essayer de faire au plus court électriquement parlant.

Merci de décrire précisément les éléments de jonction.
Avec photographies si nécessaire.

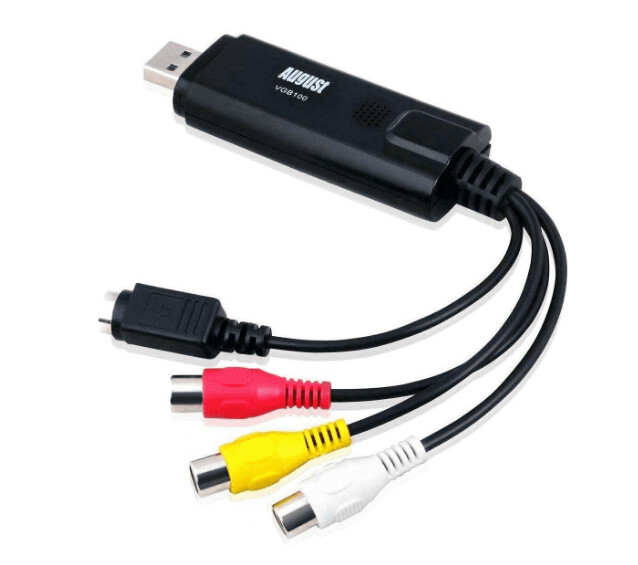

Il ne fait pas de mal de rappeler que le jaune est pour le signal vidéo.
(hormis tromperie de colorisation).

Capture d’écran_2020-12-30_17-28-55

Je ne crois pas que mon message solutionne ton problème.
Je dois certainement commettre des erreurs dans mon argumentation.

Il est clair que le signal vidéo du scope ne parvient pas à la clef d’acquisition, ou soit que ce signal est mal encodé ou / et n’est pas correctement décodé par ton ordi.

Précise avec quel logiciel tu effectues tes captures.

Pour alimenter le propos de Zargos, mediainfo et ffprobe peuvent t’indiquer l’encodage du fichier capturé.

Merci @anon76715387 !

Les branchements complets sont :
Magnétoscope (qui fonctionne, vérifié hier) > un péritel/RCA réglé sur OUTPUT > 3 câbles RCA jaune-rouge-blanc > clé usb d’acquisition.

La clef et les câbles sont neufs…

En cherchant je me suis aperçu que j’obtiens l’écran bleu « brouillé » (avec lecture VLC ou mplayer) même quand les RCA ne sont pas branchés au magnétoscope. Ça veut donc dire que ça vient de la clef seule qui ne doit pas être bien reconnue. Ça voit venir d’un driver/firmware mais je n’y connais pas grand chose…

Quand je connecte la clef la commande journalctl -f ça me donne :

déc. 30 19:05:55 debian kernel: usb 1-4: new high-speed USB device number 6 using xhci_hcd
déc. 30 19:05:55 debian kernel: usb 1-4: New USB device found, idVendor=1f4d, idProduct=0102, bcdDevice=40.02
déc. 30 19:05:55 debian kernel: usb 1-4: New USB device strings: Mfr=1, Product=2, SerialNumber=3
déc. 30 19:05:55 debian kernel: usb 1-4: Product: Video Capture
déc. 30 19:05:55 debian kernel: usb 1-4: Manufacturer: Geniatech Inc.
déc. 30 19:05:55 debian kernel: usb 1-4: SerialNumber: 20090456
déc. 30 19:05:55 debian kernel: cx231xx 1-4:1.1: New device Geniatech Inc. Video Capture @ 480 Mbps (1f4d:0102) with 6 interfaces
déc. 30 19:05:55 debian kernel: cx231xx 1-4:1.1: Identified as Geniatech OTG102 (card=17)
déc. 30 19:05:55 debian kernel: i2c i2c-8: Added multiplexed i2c bus 10
déc. 30 19:05:55 debian kernel: i2c i2c-8: Added multiplexed i2c bus 11
déc. 30 19:05:55 debian kernel: cx25840 7-0044: cx23102 A/V decoder found @ 0x88 (cx231xx #0-0)
déc. 30 19:05:55 debian kernel: cx25840 7-0044: firmware: direct-loading firmware v4l-cx231xx-avcore-01.fw
déc. 30 19:05:57 debian kernel: cx25840 7-0044: loaded v4l-cx231xx-avcore-01.fw firmware (16382 bytes)
déc. 30 19:05:57 debian kernel: cx231xx 1-4:1.1: v4l2 driver version 0.0.3
déc. 30 19:05:57 debian kernel: cx231xx 1-4:1.1: Registered video device video2 [v4l2]
déc. 30 19:05:57 debian kernel: cx231xx 1-4:1.1: Registered VBI device vbi0
déc. 30 19:05:57 debian kernel: cx231xx 1-4:1.1: audio EndPoint Addr 0x83, Alternate settings: 3
déc. 30 19:05:57 debian kernel: cx231xx 1-4:1.1: video EndPoint Addr 0x84, Alternate settings: 5
déc. 30 19:05:57 debian kernel: cx231xx 1-4:1.1: VBI EndPoint Addr 0x85, Alternate settings: 2
déc. 30 19:05:57 debian kernel: cx231xx 1-4:1.1: sliced CC EndPoint Addr 0x86, Alternate settings: 2
déc. 30 19:05:57 debian mtp-probe[3171]: checking bus 1, device 6: "/sys/devices/pci0000:00/0000:00:14.0/usb1/1-4"
déc. 30 19:05:57 debian mtp-probe[3171]: bus: 1, device: 6 was not an MTP device
déc. 30 19:05:57 debian mtp-probe[3192]: checking bus 1, device 6: "/sys/devices/pci0000:00/0000:00:14.0/usb1/1-4"
déc. 30 19:05:57 debian mtp-probe[3192]: bus: 1, device: 6 was not an MTP device
déc. 30 19:05:57 debian rtkit-daemon[993]: Supervising 4 threads of 2 processes of 1 users.
déc. 30 19:05:57 debian rtkit-daemon[993]: Successfully made thread 3197 of process 1812 (n/a) owned by '1000' RT at priority 5.
déc. 30 19:05:57 debian rtkit-daemon[993]: Supervising 5 threads of 2 processes of 1 users.

Ton journalctl -f ne montre rien de tel.
Au contraire un firmware est correctement chargé.

firmware: direct-loading firmware v4l-cx231xx-avcore-01.fw
loaded v4l-cx231xx-avcore-01.fw firmware (16382 bytes)

Ton périphérique USB de capture est référencé avec l’identifiant 1f4d:0102
Le branches-tu sur une prise USB3 (bleue) ou bien USB2 ?

Ton journalctl -f ne montre rien de tel.

Registered video device video2 [v4l2]

Le périphérique video2 doit être ajouté sous /dev
Je ne peux te dire où exactement.

Je vois un point à vérifier :
s’assurer que le signal vidéo sort effectivement de ton adaptateur Péritel RCA commuté sur OUT.

J’ai déjà vu nombre d’adaptateurs Péritel RCA défectueux.
Il y en a peu de bonne qualité. Il faudrait essayer avec un autre.

De combien de prise Péritel dispose ton scope ?
Quelle est sa marque et sa référence ?

Sans lancer d’enregistrement, il faut d’abord réussir à lire une cassette avec un logiciel.

Cela fait très longtemps que j’ai utilisé cette clef:
J’avais fait un adaptateur Peritel RCA à la main, les connecteurs du commerce étaient pourris. Pour le reste, voilà mes notes:

La clef est une August VGB100, module cx231xx, cx231xx_alsa, cx25840 et cx2341x.
firmware v4l-cx231xx-avcore-01.fw téléchargeable ici:

Installez la clef, démarrez la cassette et mettez sur Pause

Lancez vlc

Cliquez sur Fichier->Convertir/Enregistrer

Onglet Periphériques de capture: (chez moi /dev/video1 et hw:1.0)

Dans les standards video, choisir SECAM (default=PAL I, ça n’ira pas bien)

*** (pas réussi à mettre des options avancées) ***

Cliquer sur convertir

Là sélectionnez le fichier de destination et, en ce qui meconcerne j’ai défini un nouveau profil MPEG-TS composé de
MPEG-TS+MPEG-2+MPEG-AUDIO

*** pas la peine d’afficher le flux de sortie ***

Cliquez sur démarrer et retirez la Pause du magnétoscope

Allez prendre un apéro, un café puis corrigez 4 copies

Revenez et lisez avec mplayer le fichier mpg produit pour voir si la video est finie.

Cliquez sur le bouton arrêt de VLC, c’est terminé.

Editez la video avec dvbcut pour éviter d’éventuels décalages video/son

1 J'aime

un moyen c’est directement de visualiser le flux avec la clef avec VLC par exemple, avant d’encoder.

Bonjour et merci pour vos réponses (et puis Bonne année à vous tous!)

@anon76715387
J’ai essayé avec un autre adaptateur péritel/RCA et ça ne fonctionne pas non plus.

@fran.b
Tuto déja suivi assidûment et toujours le même problème

@Zargos
Le flux ne monte pas, seulement le son

Conclusion ou pas j’ai essayé la clef (pourtant neuve) sur un Win7 et un Win10 et ça ne fonctionne pas non plus. Je commence à penser que la clef est défectueuse…

Merci pour votre aide !

Vérifie bien le cablage de ta prise peritel…
